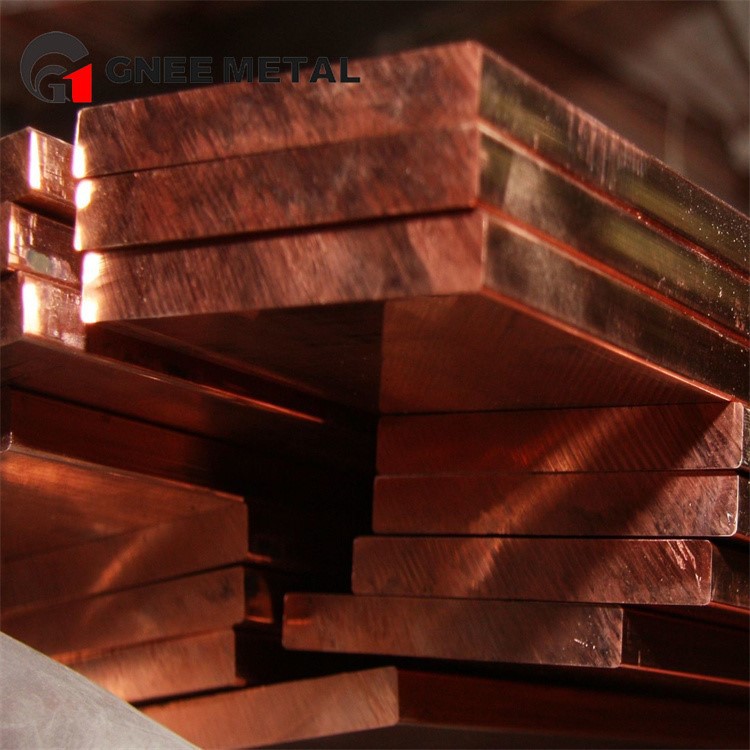

Busbar tar-ram huwa konduttur magħmul minn ram b'sezzjoni trasversali rettangolari (jew kważi rettangolari). Minħabba l-konduttività elettrika u termali eċċellenti tiegħu u s-saħħa mekkanika, hija għandha rwol ewlieni f'diversi oqsma, inklużi l-elettriku, l-elettronika, u l-kostruzzjoni.
Busbars tar-ram huma primarjament magħmula minn ram ta 'purità għolja (bħal ram T2, b'kontenut ta' ram ta 'akbar minn jew daqs 99.9%). Is-sezzjoni trasversali tagħhom hija l-aktar rettangolari (l-ispeċifikazzjonijiet komuni huma wisa '× ħxuna, bħal 100mm × 10mm), għalkemm numru żgħir ta' forom speċjali (bħal kantunieri tond u forom trapezojdali) huma wkoll disponibbli. Il-wiċċ tagħhom huwa tipikament bla xkiel u bla burr biex jiżgura kuntatt elettriku tajjeb.
Il-konduttività elettrika tar-ram hija t-tieni biss għall-fidda, u tilħaq 57ms / m f'temperatura tal-kamra (l-istandard internazzjonali għal ram ittemprat huwa 58ms / m), li jagħmilha xierqa għal trasmissjoni ta 'kurrent għoli.
B'konduttività termali ta 'madwar 401W / (m · k), busbars tar-ram jistgħu jinħela malajr is-sħana u ħafna drabi jintużaw f'applikazzjonijiet li jeħtieġu dissipazzjoni tas-sħana. F'termini ta 'saħħa mekkanika, busbars tar-ram għandhom duttilità eċċellenti u reżistenza tal-liwi, li jagħmluhom faċli biex tipproċessa u tifforma. Joffru wkoll reżistenza superjuri għall-korrużjoni għal metalli bħall-ħadid u l-aluminju (huma kważi reżistenti għas-sadid f'ambjenti niexfa, iżda jeħtieġu trattament tal-wiċċ f'ambjenti umdi jew aċidużi). F'termini ta 'reżistenza għat-temp, huma joffru firxa wiesgħa ta' temperatura operattiva (-40 grad sa 120 grad) u stabbiltà għolja.
Ejja nagħtu ħarsa lejn il-produzzjoni, l-ispeċifikazzjonijiet, u l-istandards tal-busbars tar-ram.
1. Proċess ta 'produzzjoni
-Rolling: Dan huwa l-aktar proċess komuni, fejn il-billetti tar-ram huma rrumblati f'burani tar-ram ta 'ħxuna u wisa' speċifikati bl-użu ta 'mitħna. Dan il-proċess joffri preċiżjoni għolja u wiċċ lixx.
-Drawing: Dan jintuża biex jipproduċi busbars tar-ram ta 'daqs żgħir, iffurmat permezz ta' die għal dimensjonijiet aktar preċiżi.
Trattament tal-wiċċ: Jiddependi fuq ir-rekwiżiti, busbars tar-ram jistgħu jiġu fil-bottijiet (għall-protezzjoni ta 'ossidazzjoni u weldabilità msaħħa), galvanizzata (għar-reżistenza għall-korrużjoni), miksija bin-nikil (għal reżistenza ta' temperatura għolja), jew miksija bil-verniċ iżolanti (għall-protezzjoni ta 'l-insulazzjoni).
2. Speċifikazzjonijiet u standards
Firxa ta 'daqs: Il-wisa' tipikament ivarjaw minn 10 sa 120 mm, u ħxuna minn 3 sa 12 mm. Speċifikazzjonijiet tad-dwana huma disponibbli (eż., Busbars extra-oħxon għal tagħmir ta 'vultaġġ għoli) . - Standard Nazzjonali: iċ-Ċina timplimenta GB / T 5585.1, "Ram, aluminju, u l-liga tagħhom ta' busbars għal użu elettriku - parti 1: Parti 1: ram u ram tal-liga busbars," li tistipula b'mod ċar it-tollerazzjonijiet dimensjonali, il-konduttività, u l-proprjetajiet mekkaniċi ( Busbars tar-ram għandhom ikunu akbar minn jew daqs 97% IACs).
- Kapaċità tal-ġarr tal-kurrent: Aktar ma tkun kbira s-sezzjoni trasversali, iktar tkun għolja l-kapaċità tal-ġarr tal-kurrent. Pereżempju, busbar tar-ram ta '100mm x 10mm għandu kapaċità ta' ġarr kurrenti ta 'madwar 2500A f'temperatura ambjentali ta' 25 grad (il-kapaċità kurrenti speċifika tiddependi fuq kundizzjonijiet ta 'dissipazzjoni tas-sħana u metodu ta' installazzjoni).
3. Tqabbil ma 'kondutturi oħra
- Ram Busbar vs Aluminum Busbar: Busbars tar-ram għandhom konduttività madwar 1.6 darbiet dik ta 'busbars tal-aluminju, li joffru kapaċità ta' ġarr kurrenti ogħla u saħħa mekkanika akbar, iżda wkoll bi spiża ogħla (ir-ram jiswa madwar 3-5 darbiet il-prezz tal-aluminju). Ħafna drabi jintużaw f'applikazzjonijiet li jeħtieġu prestazzjoni għolja.
- Ram Busbar vs Cable: Busbars tar-ram joffru dissipazzjoni aħjar tas-sħana u huma adattati għal applikazzjonijiet ta 'kurrent għoli ta' vultaġġ baxx (bħal busbars tal-kabinett tad-distribuzzjoni), filwaqt li l-kejbils huma aktar flessibbli u adattati għal trasmissjoni fuq distanza twila. Dawn li ġejjin huma l-użi ewlenin tal-busbars tar-ram:
1. Sistemi ta 'enerġija: komponenti ewlenin għat-twettiq u d-distribuzzjoni tal-enerġija
[Kabinetti ta 'distribuzzjoni ta' vultaġġ għoli u baxx] iservu bħala busbars (busbars) biex jgħaqqdu s-salvaviti, transformers, u tagħmir ieħor, li jġorru kurrenti għoljin (bħalma huma l-busbars ewlenin fil-kabinetti ta 'vultaġġ baxx ta' substations).
[Sistemi ta 'Trunk Busbar] Ibdel il-kejbils tradizzjonali għal trasmissjoni ta' kurrent għoli vertikalment jew orizzontalment fil-bini, li toffri dissipazzjoni tas-sħana eċċellenti u installazzjoni u manutenzjoni faċli.
[Transformer u konnessjonijiet tal-mutur] Jgħaqqad wajers li joħorġu ta 'vultaġġ baxx tat-transformer u koljaturi kbar ta' stator tal-mutur, li jeħtieġu konduttività għolja u saħħa mekkanika.
[Sistemi ta 'l-ert] Bħala busbar ta' l-ert, ir-reżistenza għall-korrużjoni tar-ram taqbeż dik ta 'l-azzar, li tagħmilha xierqa għal ambjenti ta' barra jew umda (bħalma huma l-bini ta 'grilji ta' l-ert tal-protezzjoni tas-sajjetti).
2. Elettronika u komunikazzjonijiet: konduttività ta 'preċiżjoni u dissipazzjoni tas-sħana
[PCBs u ċirkwiti integrati] użati bħala s-saff konduttiv ta 'PCBs ta' enerġija għolja (li tissostitwixxi l-fojl tar-ram) jew bħala sink tas-sħana għal ċipep (ingranaġġ il-konduttività termali tar-ram biex tinħela malajr is-sħana).
[Tagħmir tal-Provvista tal-Enerġija] Busbars konduttivi fl-inverters u r-rettifikaturi, bħal dawk użati biex jgħaqqdu moduli IGBT fi ħdan inverters fotovoltajċi, jeħtieġu impedenza baxxa u dissipazzjoni għolja tas-sħana. [Stazzjonijiet bażi ta 'komunikazzjoni] xarabanks tad-distribuzzjoni tal-enerġija fil-kabinetti, kif ukoll trasmissjoni ta' sinjal ta 'frekwenza għolja (l-effett tal-ġilda tar-ram huwa superjuri għall-aluminju, li jagħmilha xierqa għal applikazzjonijiet ta' frekwenza għolja).
3. Kostruzzjoni u Inġinerija: ert, protezzjoni tas-sajjetti, u xenarji speċjali
[Protezzjoni ta 'l-ert u s-sajjetti] Mains ta' l-ert u l-kondutturi tas-sajjetti f'bini għoljin. Il-konduttività u r-reżistenza għall-korrużjoni tal-busbars tar-ram jiżguraw l-affidabbiltà tal-ert (bħal sistemi ta 'ert tal-subway).
[Tagħmir ta 'Elettro-Teating] Xarabanks tal-kondutturi f'forn tat-tisħin industrijali, pereżempju, jużaw il-konduttività għolja tar-ram u r-reżistenza ta' temperatura għolja.
[Enerġija Ġdida] Xarabank tal-konnettur għall-moduli tal-batterija tal-vettura elettrika (xarabanks tar-ram miksija bin-nikil għar-reżistenza għall-vibrazzjoni u r-reżistenza għall-korrużjoni tal-elettroliti), u komponenti konduttivi ta 'kurrent għoli fl-istazzjonijiet tal-iċċarġjar.
4. Tagħmir industrijali u speċjali: Soluzzjonijiet konduttivi personalizzati
[Elettroliżi u tagħmir ta 'l-elettroplating] ANODE U KONNETTUR TAL-KATODE ĊELLI Elettrolitiċi jeħtieġu konduttività għolja u reżistenza għall-korrużjoni tal-elettroliti.
[Tisħin ta 'induzzjoni ta' frekwenza għolja] xarabanks tal-coil ta 'induzzjoni f'tagħmir ta' tidwib tal-metall, pereżempju, jużaw l-impedenza baxxa tar-ram u l-prestazzjoni ta 'frekwenza għolja.
[Transitu tal-Ferrovija] Busbars fi ħdan konvertituri ta 'trazzjoni tal-ferrovija b'veloċità għolja u kabinetti tad-distribuzzjoni tal-enerġija tal-emu jeħtieġu affidabbiltà għolja u reżistenza għall-vibrazzjoni. Fl-aħħarnett, ejja nħarsu lejn l-għażla tal-busbar tar-ram u l-kunsiderazzjonijiet tal-applikazzjoni:
[Kalkolu tal-Ampacity] Agħżel is-sezzjoni trasversali bbażata fuq il-kurrent, it-temperatura ambjentali, u l-metodu ta 'installazzjoni (orizzontali / vertikali) biex tevita sħana żejda.
[Trattament tal-wiċċ] Agħżel busbars fil-botti jew galvanizzati għal ambjenti umdi, busbars fil-bottijiet għall-issaldjar, u busbars miksija bil-fidda għal tagħmir ta 'frekwenza għolja.
[Protezzjoni tal-Insulazzjoni] Busbars tar-ram esposti għandhom ikunu mgħottija b'tubi li jiċkienu tas-sħana li jiżolaw jew miksija bil-verniċ iżolanti biex jipprevjenu ċirkwiti qosra.
[Konsiderazzjonijiet ta 'l-ispejjeż] Għal applikazzjonijiet fuq skala kbira, ikkunsidra busbars komposti tar-ram-aluminju (biex tnaqqas l-ispejjeż filwaqt li żżomm il-prestazzjoni).
Busbars tar-ram, bil-konduttività elettrika u termali għolja tagħhom u l-ipproċessar faċli, saru komponenti konduttivi insostitwibbli fl-industriji tal-enerġija, elettronika u tal-kostruzzjoni. Minn busbars fil-kabinetti tad-distribuzzjoni għall-konnessjonijiet tal-batteriji f'vetturi elettriċi, l-applikazzjonijiet tagħhom ikopru firxa wiesgħa ta 'applikazzjonijiet, minn industriji tradizzjonali għal sorsi ta' enerġija ġodda. Huma l- "vini tad-demm" ta 'sistemi elettriċi moderni.
Il-kumpanija għandha grupp ta 'linji ewlenin ta' produzzjoni ta 'proċessar tar-ram fiċ-Ċina, inkluż:
Linja ta 'produzzjoni tat-tubi tar-ram importata Ġermaniża (produzzjoni annwali ta' 30,000 tunnellata)
Teknoloġija Ġappuniża Fojl tar-ram Linja rolling (irqaq sa 6μm)
Linja ta 'estrużjoni kontinwa kompletament awtomatika tar-ram
Folja intelliġenti tar-ram u unità tal-mitħna tal-finitura tal-istrixxi
Il-kontroll u l-immaniġġjar diġitalizzat tal-proċess ta 'produzzjoni kollu huwa realizzat permezz tas-sistema MES, u l-eżattezza dimensjonali tal-prodotti tista' tilħaq ± 0.01mm.
